스케치업 엔스케이프 아이소메트릭 만들기 (섹션플레인, 오르토그래픽, 화이트모드)

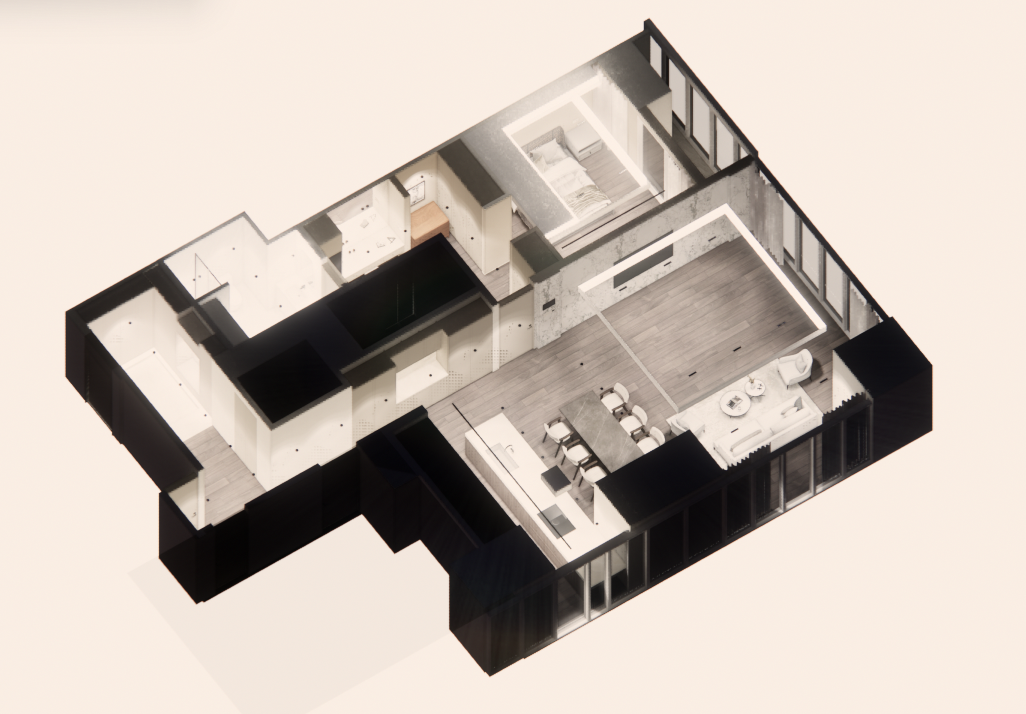

인테리어 미팅 자료를 준비하면서 "이 공간이 어떻게 연결되는지 한눈에 안 보인다"는 말을 들어본 적 있으신가요. 실내 공간만 표현된 컷은 그 한계가 있다는 것을 느꼈습니다. 그때부터 엔스케이프(Enscape)를 이용해 아이소메트릭 샷을 찍어 보여드리는데, 지금은 이 방식 없이 제안서를 구성하는 게 오히려 어색해졌습니다.

섹션플레인으로 공간을 열기

스케치업 section 기능

아이소메트릭 작업의 출발점은 스케치업의 섹션 플레인(Section Plane)입니다. 섹션 플레인이란 3D 모델을 수평으로 잘라 내부 구조를 노출시키는 가상의 절단면으로, 쉽게 말해 공간의 지붕을 들어내고 위에서 들여다보는 투명한 뚜껑 같은 것입니다. 이 툴을 이용해 천장면 아래에 절단면을 배치하고 위쪽을 잘라내면, 그 순간부터 가구 배치와 벽체 면 분할이 고스란히 드러납니다.

제가 직접 써봤는데, 이 단면의 높이 세팅이 생각보다 훨씬 민감하게 작동합니다. 너무 낮게 자르면 하이보드나 키큰장의 실루엣이 뭉텅 잘려 나가고, 반대로 높게 두면 문틀 상단에 시선이 걸려 화면 전체가 답답해 보입니다. 제 경험상 아파트 기준 바닥 마감에서 1,500mm에서 1,800mm 사이, 즉 주요 가구의 윗면이 살짝 보이는 지점에서 멈추는 것이 가장 안정적인 볼륨감을 만들어냈습니다.

단면 높이를 결정하는 기준을 정리하면 다음과 같습니다.

• 1,500mm 이하: 주방 상부장·키큰장 실루엣 소실, 공간 구조 전달력 약화
• 1,500~1,800mm: 가구 윗면과 문틀이 적절히 노출되는 황금 구간
• 1,800mm 이상: 문틀 상단이 시야를 막아 화면이 답답하게 닫히는 느낌

이 기준은 사무소 공간이나 상업 시설처럼 층고가 높은 프로젝트에서는 200~300mm 정도 더 올려 잡아야 합니다. 층고마다 '적정 단면 높이'를 메모해두는 습관을 만들면 시행착오 횟수가 줄어들 것입니다.

오르토그래픽 모드가 왜 필수인지, 써본 사람은 압니다

섹션 플레인으로 공간을 열었다면 다음은 카메라 세팅입니다. 여기서 핵심은 엔스케이프의 오르토그래픽(Orthographic) 모드 전환입니다. 오르토그래픽이란 원근감(Perspective)을 완전히 제거하고 모든 평행선이 그대로 평행하게 보이도록 렌더링하는 직교 투영 방식을 말합니다. 건축 도면을 3D로 세워놓은 듯한 상태라고 이해하시면 됩니다.

일반 퍼스펙티브 상태에서 위를 내려다보면 외곽 벽면이 안쪽으로 쏠리면서 치수감이 왜곡됩니다. 원근감이 섞인 뷰로는 정확한 아이소메트릭 뷰를 만들 수 없습니다. 오르토그래픽으로 전환하는 순간 그 왜곡이 사라지면서, 가구 배치와 동선의 실제 비율이 도면에 가깝게 정직하게 드러납니다.

오르토그래픽 모드로 전환한 뒤에는 마우스 우클릭 드래그로 공간 모서리를 대각선 45도 방향으로 돌려 앵글을 잡습니다. 이때 가구의 전면, 측면, 바닥면이 균형 있게 보이는 구도에서 고정해야 제안서에 올렸을 때 시각적 안정감이 생깁니다. 앵글이 5도만 틀어져도 특정 벽면이 과도하게 강조되거나 한쪽 코너가 잘려 나가기 때문에, 이 단계에서 충분히 시간을 들이는 것이 결국 뒤의 작업 시간을 줄여줍니다.

건축 및 인테리어 렌더링 분야의 시각화 기준을 다루는 국제 건축가 협회(UIA) 가이드라인에서도 공간 제안 자료에서 직교 투영(Orthographic Projection)의 활용을 권고하고 있습니다. 이는 클라이언트와 설계자 사이의 공간 인지 오차를 줄이는 데 효과적이라는 근거에서 비롯된 것입니다(출처: UIA).

태양 각도 제어와 화이트모드, 목적에 따라 선택하는 법

구도가 잡혔다면 조도 세팅과 최종 렌더링 스타일을 결정할 차례입니다. 천장을 날려버린 아이소메트릭 컷은 자연광(Sunlight)이 공간 내부로 직접 쏟아지기 때문에, 세팅이 조금만 어긋나도 마감재 텍스처가 하얗게 타버리거나 가구 그림자가 지저분하게 깔리는 문제가 생깁니다.

엔스케이프 창에서 Shift+마우스 우클릭 드래그로 태양의 고도와 방향을 조절할 수 있습니다. 빛이 위에서 수직으로 꽂히면 탄 그림자가 생기므로, 태양을 비스듬한 사선 각도로 눕혀 가벽이나 아일랜드 뒤편으로 부드럽고 긴 음영(Shadow)이 드리워지게 만드는 것이 핵심입니다. 이 음영의 방향과 길이 하나로 공간의 입체감이 극적으로 달라집니다. 제 경험상 태양 고도를 30~40도 사이에 두었을 때 깊이감이 가장 자연스럽게 살아났습니다.

자체 발광(Self-Illumination)도 놓치지 말아야 합니다. 자체 발광이란 엔스케이프 머티리얼 에디터에서 특정 재질이 외부 조명 없이도 스스로 빛을 발하는 것처럼 표현하는 기능입니다. 천장이 없는 아이소메트릭 환경에서도 주방 하부장 간접 조명이나 매립 선반 안쪽 T5 라이트의 은은한 전구색을 살려두면, 자연광 속에서도 시선이 닿는 포인트가 명확해집니다.

최종 스타일 선택은 제안서의 목적에 따라 갈립니다. 마감재의 물성, 즉 원목 베인(Vein) 패턴이나 마이크로 시멘트의 미장 질감을 증명하고 싶다면 텍스처를 살린 고해상도 렌더링을 선택하고, 배경은 투명(Transparent Background)으로 출력하면 PPT에 바로 올리기 좋습니다. 반면 고객이 컬러보다 공간의 동선 구조 자체에 집중하길 원할 때는 화이트 모드(White Mode)가 훨씬 효과적입니다. 화이트 모드란 모든 재질을 백색으로 통일시켜 선과 음영만으로 공간의 구조를 읽히게 만드는 렌더링 스타일입니다. 마치 정밀 건축 모형을 보는 것 같은 미니멀한 인상을 줍니다.

아이소메트릭 작업을 반복하다 보면 결국 기술의 완성도보다 기획의 판단력이 더 중요하다는 것을 매번 확인하게 됩니다. 단면을 어디서 끊을 것인지, 어느 앵글이 내 평면의 장점을 가장 잘 보여주는지를 고민하는 과정 자체가 설계자의 기획력을 드러내는 일입니다. 학교에서 손으로 그리는 제도가 공간을 이해하는 훈련이라면, 이 연출 프로세스는 그 이해를 클라이언트에게 오차 없이 전달하는 훈련입니다. 툴이 낯설게 느껴지더라도 몇 번만 반복하면 금방 손에 익습니다. 한 장의 아이소메트릭이 열 장의 투시도보다 더 명확하게 설득하는 순간을 직접 경험해 보시길 권합니다.
