인테리어 디자인 : 평면도, 천장도, 입면도의 기호와 치수선 해독법

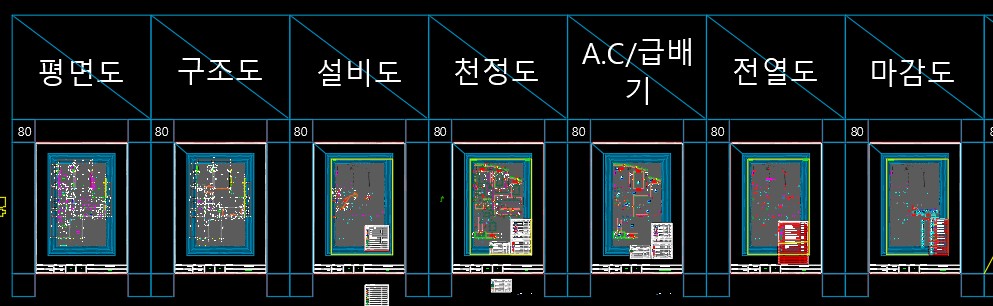

인테리어 프로젝트의 계약이 끝나고 본격적인 설계 미팅에 들어가면, 디자이너는 클라이언트 앞에 수십 장의 복잡한 도면 파일을 펼쳐놓게 됩니다. 이때 도면을 처음 마주하는 클라이언트나 주니어 디자이너들은 격자무늬선과 정체 모를 기호, 밀리미터(mm) 단위의 수많은 치수선(Dimension Line)에 압도되어 지레 겁을 먹곤 합니다.

하지만 도면은 인테리어 기획자가 머릿속으로 창조한 공간의 서사를 시공팀과 클라이언트에게 오차 없이 전달하기 위해 약속된 일종의 '시각적 언어'입니다. 이 언어의 알파벳과 같은 기본 기호와 보는 법칙만 익히면, 종이 한 장 안에서 가구의 스케일감과 동선의 편리함을 입체적으로 읽어낼 수 있습니다. 현장에서 가장 뼈대가 되는 평면도, 천장도, 입면도의 핵심 해독법을 명쾌하게 정리해 드립니다.

1. 공간의 레이아웃과 동선을 지배하는 나침반: 평면도(Floor Plan) 읽는 법

평면도는 건물의 벽체를 바닥 마감면으로부터 대략 1200mm에서 1500mm 높이에서 수평으로 싹둑 잘라내고 하늘에서 곧바로 아래를 내려다본 투영도입니다. 공간의 전체적인 크기와 방의 배치, 가구 레이아웃, 그리고 사람이 움직이는 동선을 파악하는 인테리어의 출발점입니다.

기호 및 치수선 해독

• 벽체의 두께와 종류: 도면에서 굵은 선 두 줄 사이에 사선(해치)이나 검은색으로 꽉 채워진 구간은 건물의 무게를 지탱하는 철근 콘크리트 내력벽입니다. 반면 얇은 선 두 줄로 표기된 곳은 목재나 경량 철골로 세운 비내력벽(가벽)입니다. 가벽은 철거가 자유롭지만, 내력벽은 법적으로 손댈 수 없으므로 공간 개조의 한계를 읽는 기준이 됩니다.
• 문의 개폐 방향: 문은 고정된 축을 중심으로 호(Arc)가 그려져 있습니다. 이 호가 그려진 방향이 문이 열리는 반경입니다. 가구 스펙을 앉힐 때 이 문이 열리는 반경(유격 범위)을 계산하지 않으면, 나중에 방문을 열 때 침대 모서리나 붙박이장에 쾅 부딪히는 끔찍한 시공 하자가 발생합니다.

2. 조명의 온도와 천장고의 입체감을 결정하는: 천장도(Reflected Ceiling Plan) 읽는 법

천장도는 바닥에 거울을 깔아놓고 그 거울에 비친 천장의 모습을 그대로 투영해 그린 도면입니다. 3000K 전구색 간접 조명이나 4000K 주백색 다운라이트의 타공 위치, 에어컨 설비 배관의 흐름, 그리고 우물천장의 깊이감 등을 제어하는 설계도입니다.

기호 및 치수선 해독

• CH (Ceiling Height, 천장고): 천장도 곳곳에는 CH: 2300 혹은 CH: 2450 같은 표기가 적혀 있습니다. 이는 바닥 마감면에서 천장 마감면까지의 순수 높이를 mm 단위로 나타낸 것입니다. 이 숫자가 클수록 공간의 볼륨감과 개방감이 커지며, 노출천장 유지를 결정할 때 기준 CH가 어디까지 확보되는지 확인하는 지표가 됩니다.
• 조명 기호 맵핑: 동그라미 안의 기호나 X표시 등은 각각 매립형 다운라이트, 직부등, 펜던트 조명의 위치를 뜻합니다. 은은한 음영을 만드는 간접 조명 구간은 점선이나 화살표 라인으로 빛이 흘러나오는 방향을 표시하므로, 무드보드에서 기획한 빛의 서사가 천장에서 어떻게 구현되는지 매칭해 볼 수 있습니다.

3. 마감재의 질감과 가구의 실루엣을 수직으로 고발하는: 입면도(Elevation) 읽는 법

평면도과 천장도가 공간을 위아래 수평으로 잘라 보았다면, 입면도는 벽면을 똑바로 정면에서 바라보고 수직으로 펼쳐놓은 도면입니다. 수입 타일의 면 분할, 마감재의 텍스처 범위, 싱크대와 상부장의 정확한 높이 등 눈높이에서 펼쳐지는 마감재의 물성과 비례감을 확인하는 도면입니다.

기호 및 치수선 해독

• 마감재 지선(Leader Line): 입면도 벽면 곳곳에는 화살표나 지시선이 나와 있고 그 끝에 '친환경 도장 마감', '포세린 타일(600*600)' 같은 구체적인 스펙이 글씨로 적혀 있습니다. 무드보드에서 고른 텍스처 소스가 실제 벽면에 어느 정도 면적으로 시공되는지 수치 근거를 보여주는 곳입니다.
• 서랍과 문의 열림 표시: 가구 입면도를 보면 점선으로 가느다란 삼각형 모양(< 또는 >)이 그려진 것을 볼 수 있습니다. 삼각형의 꼭짓점이 모이는 쪽이 경첩(힌지)이 달린 고정축이고, 벌어지는 쪽이 손잡이가 달린 개폐부입니다. 가구의 문이 위로 열리는 플랩장인지, 좌우로 열리는 여닫이장인지를 이 수직 실루엣을 통해 직관적으로 식별합니다.

치수선(Dimension) 체크 포인트

모든 인테리어 도면의 가장자리 및 내부에는 치수가 적힌 복잡한 선들이 사방으로 뻗어 있습니다. 도면을 읽을 때 마지막으로 꼭 확인해야 할 가장 중요한 규칙은 바로 치수선의 위계를 읽는 것입니다.

도면의 치수선은 보통 3단 구조로 밖에서 안으로 쪼개어 들어옵니다. 가장 바깥쪽 선은 건물의 전체 길이를 나타내는 '전체 치수(Total Dim)'이고, 그 안쪽 선은 기둥과 기둥, 방과 방 사이의 중심 거리를 보여주는 '실별 치수'입니다. 가장 안쪽에 촘촘하게 박힌 선이 비로소 문틀 두께나 가구 깊이 등을 mm 단위로 쪼개놓은 '상세 치수'입니다.

실무 현장에 직접 뛰어들어 도면이 꼬여보고 추가 비용까지 들여가서 깨지다 보면, 이 치수선 안에 숨겨진 목수 반장님들의 품셈이나 자재 적산의 숫자들이 자연스럽게 눈에 들어오기 시작합니다.

초기 단계부터 복잡한 그래픽과 선의 화려함에 지레 겁먹을 필요가 전혀 없습니다. 평면도로 동선의 편리함을 파악하고, 천장도로 조명의 음영을 계산하며, 입면도로 마감재의 진정성을 검증하는 삼박자 리딩 루틴만 손에 익히면, 당신의 스튜디오와 프로젝트를 향한 시장의 신뢰도는 완벽하게 우상향하기 시작할 것입니다.
